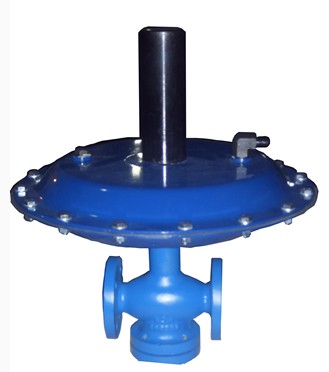

進口泄氮閥(進口氮封閥裝置、進口供氮閥)
泄氮閥是德國沃德公司自主開發、研制的一套自力式微壓力控制系統,主要用于保持容器頂部保護氣(一般為氮?dú)?的壓力恒定,以避免容器內物料與空氣直接接觸,防止物料揮發、被氧化,以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維護方便等特點。廣泛應用于石油、化工等行業。
產品特點
無需外加能源,能在無電、無氣的場合工作,既方便,又節約能源,降低成本;泄氮閥泄氮壓力設定方便,可在連續生產的條件下進行;壓力檢測膜片有效面積大,設定彈簧剛度小,動作靈敏,裝置工作平穩;采用無填料設計,閥桿所受磨擦力小,反應迅速,控制精度高;為確保儲罐的安全,需在罐頂設置呼吸閥,呼吸閥僅起安全作用,避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
結構與工作原理
氮封裝置由氮封閥和泄氮閥兩部分組成。氮封閥由指揮器和主閥兩部分組成;泄氮閥由內反饋的壓開型微壓調節閥組成。氮?dú)鈮毫σ话阍O(shè)為100mmH20,通過氮封裝置精確控制。
當儲罐進液閥開啟,向罐內添加物料時,液面上升,氣相部分容積減小,壓力升高,當罐內壓力升至高于泄氮閥壓力設定值時,泄氮閥打開,向外界釋放氮?dú)?,使罐?nèi)壓力下降,降至泄氮閥壓力設定點時,泄氮閥自動關閉。當儲罐出液閥開啟,用戶放料時,液面下降,氣相部分容積增大,罐內壓力降低,氮封閥開啟,向儲罐注入氮?dú)?,使罐?nèi)壓力上升,當罐內壓力上升至氮封閥壓力設定值時自動關閉。
進口泄氮裝置主要技術參數及性能指標:
公稱通徑:DN10-DN100
公稱壓力:PN16、PN25或ANSI150LB
流量特性:快開
壓力調節范圍(kPa) :0.4~5.5、5~10、9~14、13~19、18~24、22~28、27~33、31~38、36~44、42~51、49~58、56~66
介質溫度(℃) ≤80
調節精度(%) ≤5%
允許泄漏等級 標準級:Ⅳ級(GB/T4213-92) 嚴密型:Ⅵ級(GB/T4213-92)
主要零部件材料:
閥體:ZG230-450、ZG1Cr18Ni9Ti
閥內件:1Cr18Ni9Ti
膜蓋:A3、1Cr18Ni9Ti
膜片:夾增強滌綸織物橡膠、氟橡膠
彈簧:60Si2Mn、1Cr18Ni9Ti
根據用戶要求,閥體、閥內件、膜蓋可采用其它牌號材質。
連接尺寸及標準
連接方法:法蘭、螺紋、焊接
法蘭端面距:GB12221-89
法蘭標準:GB/T9113-2000
法蘭面型式:RF
執行機構氣信號接口:M16×1.5
注:以上數據可根據用戶需要加工制造。
進口泄氮閥訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9. 其它特殊要求
