進口電動隔膜調節閥

產品時間:2021-02-21 22:02

簡要描述:

一、 結構特點和應用范圍 在許用壓差范圍內也可作為切斷閥用。流量特性為近似快開特性。自動隔膜閥的閥體流道平滑,節流元件為彈性隔膜,額定流量系數比一般調節閥大。彈性隔...

詳細介紹

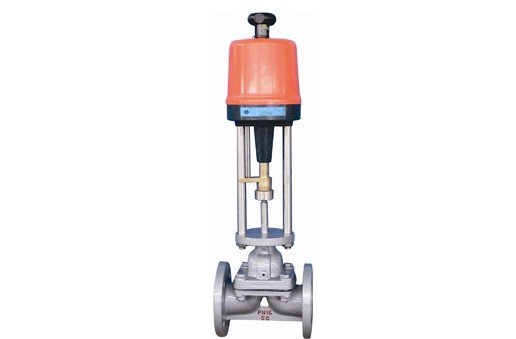

進口電動隔膜調節閥(圖1)
一、    結構特點和應用范圍
在許用壓差范圍內也可作為切斷閥用。流量特性為近似快開特性。自動隔膜閥的閥體流道平滑,節流元件為彈性隔膜,額定流量系數比一般調節閥大。彈性隔膜又起密封作用,無泄漏,因此,隔膜閥的閥蓋無填料函,結構簡單,維修方便,且介質不與外界接觸,所以也可用于有毒介質和污染介質的調節。
采用耐腐蝕襯里的閥體和耐腐蝕隔膜的隔膜閥,可避免襯里母體一金屬閥體的腐蝕。適用于強酸、強堿和強腐蝕性介質的調節。
二、    主要技術參數和性能指標及允許壓差
2.1主要技術參數



公稱通徑mm
15
20
25
32
40
50
65
80
100
125
150
額定流量系數Kv
8
12
16
38
60
68
90
150
300
500
600
額定行程
16
25
40
公稱壓力MPa
1.6  1.0
1.0
0.6
執
機
構
PSL
PSL204
PSL208
QSL316
361L
3610LSB-20/30
3610LSB-50/65
3610LSB-99/160
DKZ
DKZ-310
DKZ-410
DKZ-510
SKZ
SKZ-310
SKZ-410
SKZ-510
流量特性
近似快開
法蘭標準
JB78-59



2.2性能指標



項目
3610L
PSL
基本誤差%
2.5
1.0
回差%
2.0
1.0







2.3允許壓差(Mpa)



允許 壓差mpa
工   況
公稱通徑 mm
15
20
25
32
40
50
65
80
100
125
150
P1=△P
(P2=0)
1.6
1.6
1.6
1.6
1.0
1.0
1.0
1.0
0.6
1.0
0.88








注:允許壓差按DKZ、SKZ配置計算,配其它電動執和器需另行計算
三、主要零件材質及可用溫度范圍



閥體材質
襯里材料
隔膜材料
使用溫度0C
適用場合
HT200
氯丁橡膠
0-65
無腐蝕性場合,研磨劑、泥漿
ZG230-450
F46
氟橡膠
-20-+180
強酸、強堿、強氧化劑一般有機溶劑。不適用于泥漿類介質
ZG1GR18N i96Ti
氟橡膠
-20-+180
一般酸、堿、有機溶劑等介質









注:閥體可以選用其它耐腐蝕性材料,此時隔膜片用F46,使用溫度為20-+2000C

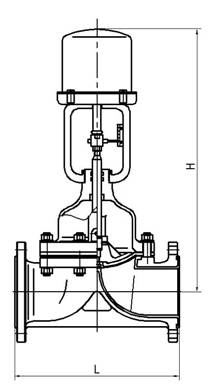

四、外形尺寸


進口電動隔膜調節閥(圖2)





公稱通徑
外形尺寸
H(361L)
H(PSL)
H(D/SKZ)
L
15
535
675
553
140
20
535
675
565
145
25
535
675
565
155
32
538
678
571
165
40
540
670
583
190
50
550
680
598
210
65
629
719
689
240
80
630
720
692
270
100
650
710
696
335
125
825
817
847
375
150
835
827
855
410
注:以上資料僅供參考,如需更詳細的圖紙尺寸及資料說明請聯系沃德中國代理商。

?
