一、進口鍛鋼法蘭閘閥概述
品牌:美國威盾VTON
進口鍛鋼法蘭截止閥,F(xiàn)orged steel flange gate valve,是指閥門兩端采用法蘭的連接方式,閥體采用整體一體式鍛造方式,鍛打制造的閘閥,具有耐高壓,密封性好的特點。適用于鋼鐵廠、石油、化工、煤氣、鍋爐、造紙、紡織、醫藥、食品、船舶、供排水、能源、多晶硅、電力等行業工業管道,用于截斷或接通管路中的介質。
美國威盾鍛鋼法蘭閘閥主要適用于火力電站各種系統的管路上,切斷或接通管路介質。適用介質:水、蒸氣等非腐蝕性介質。與其他閥門產品相比的特點是高溫高壓,獨特的自密封設計,壓力越高,密封越可靠。
二、進口鍛鋼法蘭閘閥參數
口徑:DN25-300
適用溫度:-200~650℃
壓力:PN10-32Mpa,ANSI 150~4500LB
連接方式:法蘭
閥體材質:A105、LF2、F316
閥板材質:A105、F316
閥桿材質:F6,F316
閥座材質:Satellite
三、進口鍛鋼法蘭閘閥特征
1、鍛鋼法蘭閘閥閥體、閥蓋等承壓件采用整體鍛造(胎模型鍛),閥體法蘭也可采用焊接形式。
2、鍛鋼法蘭閘閥閥桿與閥桿螺母為梯形螺紋傳動,閥桿頭部設計有錐形的上密封面,當閥門全開時與閥蓋的上密封座嚴密吻合,無外泄漏。
3. 鍛鋼法蘭閘閥閥座與閥體的連接有螺紋連接、焊接、在閥體上對堆焊合金層或不銹鋼閥門直接在閥體上加工而成。堆焊層厚度大于等于2mm。
4、對于公稱壓力大于15.0Mpa的鍛鋼閥門采用壓力自緊式密封結構,填料箱及閘板均采用整體鍛造加工,保證受壓強度。
四、進口鍛鋼法蘭閘閥設計與制造標準
1.設計與制造:ANSIB16.34 API600 API602
2.法蘭尺寸:ANSIB16.5
3.壓力溫度:ANSIB1.20.1
4.結構長度:ANSIB16.10
5.對焊連接尺寸:ANSIB16.11
6.檢驗與試驗:API598

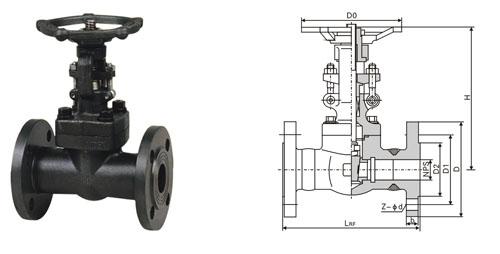

五、進口鍛鋼法蘭閘閥連接尺寸:
ANSI 150Lb |
NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
L | - | - | 108 | 117 | 127 | 140 | 165 | 178 |
L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
Wt | - | - | 5 | 6.1 | 8.4 | 14.3 | 15.4 | 22.7 |
Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6.1 | 7.2 | 11.2 |
ANSI 300Lb |
NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
L | - | - | 140 | 152 | 165 | 178 | 190 | 216 |
L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
Wt | - | - | 5.2 | 6.3 | 8.6 | 14.5 | 15.6 | 22.8 |
Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6.1 | 7.2 | 11.2 |
ANSI 600Lb |
NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
L | - | - | 165 | 190 | 216 | 229 | 241 | 292 |
L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
Wt | - | - | 5.9 | 7.5 | 10.2 | 16.7 | 17.4 | 28.7 |
Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6.1 | 7.2 | 11.2 |
ANSI 800Lb |
NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6.1 | 7.2 | 11.2 |
?
