進口自力式溫度調節閥

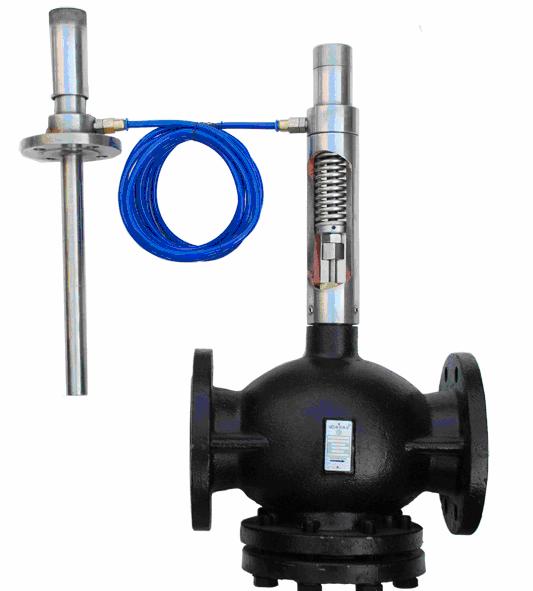

德國沃德進口自力式溫度調節閥,由控制閥門和溫控器組成。按用途分為 加熱型和冷卻型。
適用于非腐蝕性的液體、氣體和蒸汽,在各種冷卻系統中的溫度控 制。當被控介質溫度升高,控制閥門關閉(加熱型); 當被控介質溫度 升高,控制閥門開啟(冷卻型)。
進口自力式溫度調節閥主要特點:
1、 無需外界能源,有效節約能源
2、 控制精度高,工作穩定,安全可靠
3、 感溫液體膨脹均勻,比例式調節控制
4、 溫度設定操作簡單,調節方便
5、 體積小、重量輕,安裝方便"
技術參數和性能
公稱通徑 DN:15-300
公稱壓力:PN1.6、2.5MPa或ANSI150LB
法蘭標準 :JB/T79.1-94、79.2-94等
閥體材料:鑄鐵、碳鋼、不銹鋼
閥芯材料:不銹鋼
溫包材料:銅鍍鎳等
設定值偏差 :±2℃
溫控范圍:20℃~110℃;
工作原理:
德國沃德進口自力式溫度調節閥按用途可分為:加熱用溫度調節閥、冷卻用溫度 調節閥、三通合流溫度調節閥、三通分流溫度調節閥。不同用途的自力式溫度 調節閥的工作原理大體相同,都是利用感溫液體受熱膨脹、遇冷收縮及液體不 可壓縮的原理進行調節。
下面以加熱用溫度調節閥為例,結合工作原理示意圖說明其工作過程:將 溫度傳感器插入被控介質中,當被控介質溫度升高時,感溫液體膨脹,作用力 克服彈簧阻力,推動閥芯向下移動,閥門趨于關閉,從而減少熱媒介質流量; 反之,當被控介質溫度低于設定值時,感溫液體收縮,彈簧復位推動閥芯開啟, 增加熱媒介質流量,使被控介質溫度趨于升高。循環往復,從而使被控介質溫 度始終保持在設定溫度值的允許范圍內。
進口自力式溫度調節閥訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8. 其它特殊要求
