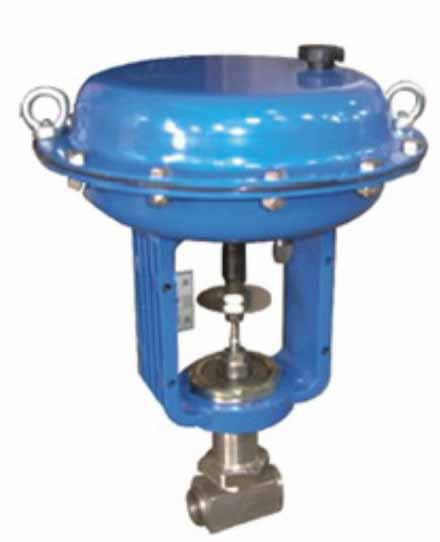

進口氣動精小型調節閥

　　進口氣動精小型調節閥(進口氣動精小流量調節閥、進口精小型壓力調節閥)

　　德國沃德進口氣動薄膜精小型小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。閥體采用螺紋連接，具有體積小、重量輕、安裝、維護方便等優點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。它適用于液體、蒸汽等介質的注流量調節場合。

　　公稱通徑 G1/2"G3/4"

　　閥座直徑 1.5*3456789

　　流量系數Kv0.00250.080.120.200.320.500.801.00

　　可調范圍30:1

　　公稱壓力標準產品1.6 4.0 6.4、10MPa

　　閥芯形式單座柱塞型閥芯

　　流量特性直線

　　作用形式氣開式、氣關式

　　工作溫度普通型-40～230℃，散熱片型230～450℃，特殊訂貨450～600℃

　　法蘭標準符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產

　　執行機構ZHA/B型多彈簧氣動薄膜執行機構

　　可配附件定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等

　　注： 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。 *注量系數<0.08需特殊訂貨。

　　要技術性能指標

　　泄漏率：Ⅵ 級， 小于額定流量的10-4

　　回差 ：不帶，

　　主要零部件材料

　　閥體材質：1G1Cr18Ni9Ti、316、316L等

　　芯座材質：1Cr18Ni9Ti、316、316L等

　　填料材質：聚四氟乙烯、柔性石墨

　　膜片材質：丁腈橡膠夾尼龍布

　　執行機構ZHA(B)-11

　　行程10

　　有效面積(cm3)200

　　氣源接口尺寸M16×1.5

　　公稱通徑G1/2"G3/4"

　　閥座直徑1.53456789

　　允許壓差△P(MPa)6.45.24.6

　　注： (1)ZHA：正作用執行機構;ZHB 反作用執行機構。

　　(2)如果允許壓差不清楚或最大工作壓差超出列表范圍請我們聯系。

　　進口氣動薄膜精小型小流量調節閥訂貨須知

　　1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件,建議用戶安裝空氣過濾器三聯件與二位五通電磁閥。

　　德國沃德WODE閥門中國一級代理商-北京永德寶閥門有限公司歡迎你來電咨詢、訂購
