進口電動襯膠蝶閥|進口電動蝶閥|進口電動襯膠對夾蝶閥|進口電動襯膠法蘭蝶閥|進口脫硫蝶閥

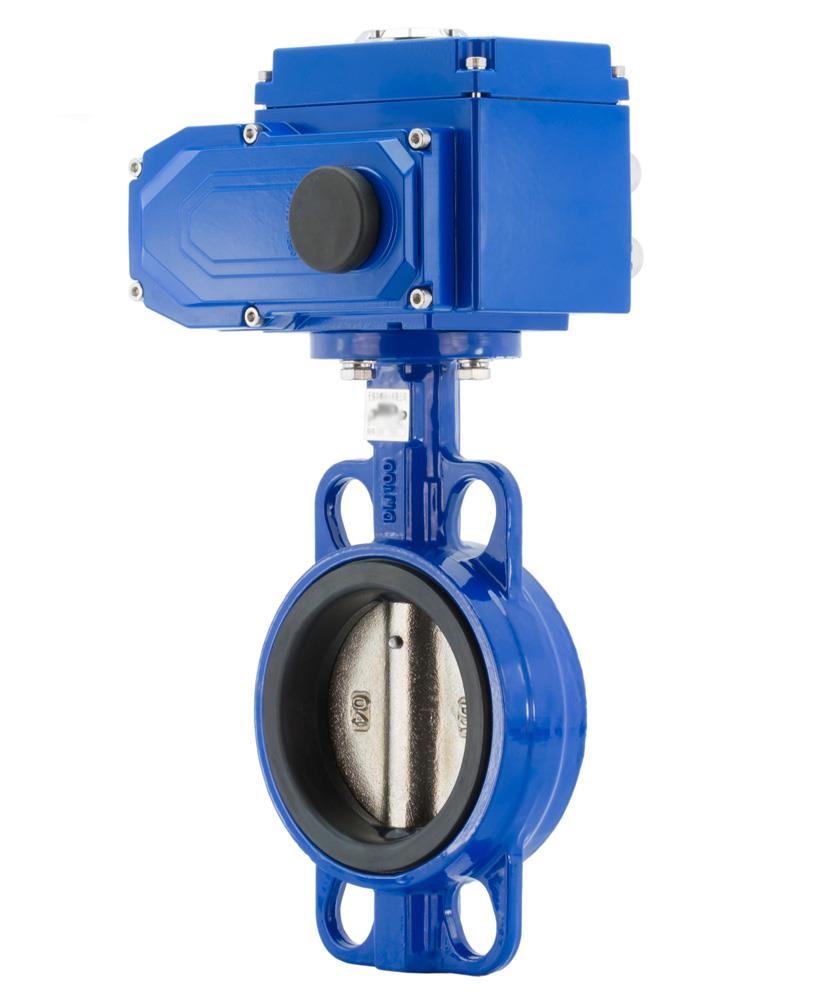

德國沃德WODE進口電動襯膠蝶閥的蝶板安裝于管道的直徑方向,不僅具有優良的防腐、(耐堿、鹽性能,耐弱酸侵蝕)耐磨、減磨性能,(比普通蝶閥使用壽命可明顯延長)而且具有無毒、抗菌、防霉等特點,更有操作力矩小,(比普通有銷蝶閥降低百分之四十)維修方便,外形美觀等突出優點。進口電動襯膠蝶閥在管道中一般應當水平安裝。電動襯膠蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。電動襯膠蝶閥適用于溫度≤80~120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
其主要特點如下:
(1)采用襯膠無銷,保證了介質與金屬完全隔離,提高了產品的可靠性。
(2)密封面耐磨性好(橡膠耐磨性是銅的七倍)。
?。?)可以任何位置安裝,維修方便。
?。?)密封件可以更換,密封性能可靠達到雙向密封零泄漏。
?。?)橡膠材料無任何毒性,并且抗菌、抗霉。
進口電動襯膠蝶閥執行器技術參數
執行器類別:JO系列執行器參數;3610R系列執行器參數;HQ系列執行器參數
電源電壓
標準:220V AC單相 可選:110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩:50N·M~2000N·M;50N·M~1500N·M;50N·M~3000N·M
動作范圍:0~90°、 0~360°;0~90°;0~90°、0°~270°可選
控制方式:開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)
動作時間:15秒/30秒/60秒;10秒/15秒/30秒;18S~112S
保護裝置:過熱保護;過載保護;內置過熱保護、過載保護
環境溫度:-30°~60°;-30°~60°;-20℃~+70℃
手動操作:同附帶手柄操作;同附帶手柄操作;機械離合機構,配手輪操作
機械限位:電氣、機械二重限位;電氣、機械二重限位;2個外部調整螺栓
防護等級:IP65;IP55;IP65、IP67、可定制IP68
防爆等級:無防爆;ExdⅡ BT4;ExdⅡ BT4,ExdⅡ CT6
位置測量:可選裝開關或電位計;比例控制單元;電位計、比例控制單元
驅動電機:8W/E;AC可逆電機;鼠籠式異步電機
進線接口:PE1/2〞進線線鎖;2-PF 1/2〞進線線鎖;2個 PF 3/4”
殼體材料:鋁合金;鋼,鋁合金;鋼,鋁合金,鋁青銅,聚碳酸脂
外涂層:干粉,環氧聚酯,具有超強防腐功能
執行器特點:
?。?)功能強勁:智能型、調節型、開關式。
?。?)體積小巧:體積僅相當于同類產品的35%左右。
?。?)使用方便:采用單相電源,接線簡單;采用獨創的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
?。?)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
?。?)智能數控:內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或HR系列?!軩N600口徑閥門一般采用380VAC電動執行器。
進口電動襯膠蝶閥零件材料
閥體:球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR
蝶板:灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
閥桿:2Cr13、不銹鋼
填料:O型圈、柔性石墨
進口電動襯膠蝶閥性能規范
公稱通徑DN(mm):DN50~1200
公稱壓力PN(MPa):0.6;1.0;1.6
試驗壓力
強度試驗:0.9;1.5;2.4
密封試驗:0.66;1.1;1.76
低壓氣密試驗:0.5~0.7
適用介質:空氣、水、污水、蒸氣、煤氣、油品等
