進口氮封裝置

　　進口氮封裝置

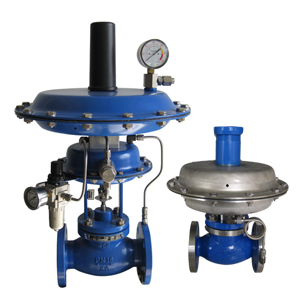

　　德國沃德的進口氮封裝置，由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。

　　主要用于保持容器頂部保護氣體(一般為氮?dú)?的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。

　　特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。

　　技術參數和性能：

　　公稱通徑：Dn15、20、25、32、40、50、65、80、100mm

　　公稱壓力 PN1.0MPa、PN1.6Mpa、PN2.5Mpa

　　法蘭標準：JB/T79.1-94、79.2-94等

　　閥體材料：鑄鐵(HT200)、鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)

　　閥芯材料：硬密封的為不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)

　　軟密封的為不銹鋼鑲嵌橡膠圈

　　閥桿材料：不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)

　　流量特性：快開

　　使用溫度：≤80℃

　　壓力設圍 (Kpa)：0.4~0.5;5~10;9~14;13~19;18~24;22~28;27~33;36~44;42~51;49~58;56~66

　　膜蓋材料：A3、A4鋼板涂四氟乙烯

　　膜片材料：丁晴橡膠、乙炳橡膠、氟橡膠、耐油橡膠

　　設定值偏差：±5%

　　允許泄露量：VI級(符合GB/T4312-92標準)

　　結構說明：

　　供氮裝置，將設在罐頂?shù)娜狐c(diǎn)的介質經導壓管引入檢測機構，介質在檢測元件上產生一個作用力與與彈簧、預緊力相平衡。

　　當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯，打開，使閥前氣體經減壓閥，節流閥、進入主閥執行機構上、下膜室，打開主閥閥芯，向罐內充注氮?dú)?當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。

　　泄氮裝置，該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構，介質在檢測元件上產生一個作用力與預設彈簧預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯上移，打開閥門，向外界泄放氮?dú)?當罐內壓力降至泄氮裝置壓力設定點，由于預設彈簧力作用，關閉閥門。

　　進口氮封裝置訂貨須知

　　1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力

　　4.流量特性 5.閥體材質 6.額定流量系數

　　7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9. 其它特殊要求
