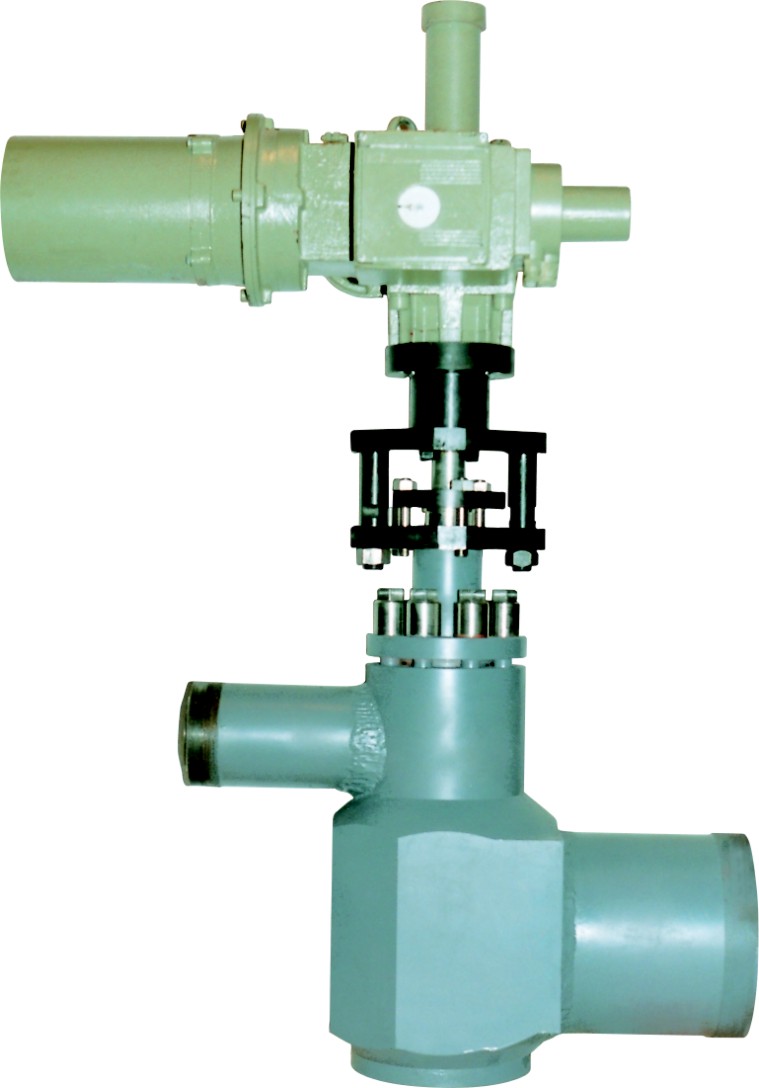

進口高壓旁路調節閥

　　進口高壓旁路調節閥(進口電廠調節閥、電廠專用高溫高壓調節閥、電廠焊接調節閥)

　　德國沃德進口高壓旁路調節閥是一種結構新穎的特殊高壓差調節閥，它兼有啟動調節閥，減壓旁路閥和安全閥的作用，該閥可實現快速自動跟蹤超壓保護，省去鍋爐安全閥。

　　該閥能再六秒內實現快速啟動，電動執行機構的控制系統通過調節蒸汽壓力以適應機組不同工況的滑參數啟停和運行;機組甩負荷后鍋爐可以不立即熄火，等事故排除后，幾分鐘內即可重新投入運行，既減少鍋爐的啟停次數，又減少了對汽輪機的熱沖擊，減溫水的調節與高壓旁路快速聯動，能大幅度降溫降壓，減少電廠龐大的減溫減壓系統及設備。所以該閥是大容量單元再熱機組旁路系統的重要調節閥之一。

　　該閥具有下列優點：

　　蒸汽經過4級節流，噪音低。蒸汽先通過套筒和閥座，壓力降低了一部分。節流罩下端的噴嘴向上噴出高速冷卻水，冷卻水在節流罩中心被高壓蒸汽霧化和混合的過程中，進行充分的熱交換，從而使高溫蒸汽再節流罩內完成降溫過程，然后通過節流罩，再通過兩個節流孔板，把蒸汽壓力降低到額定要求，由于蒸汽的減壓減溫都在同一閥體內完成，故系統不另設專門的減溫器。

　　高壓旁路控制系統能使這臺閥在6秒內快速啟動，正常工況采用慢速調節。

　　上閥蓋采用自密封結構，可防止蒸汽外溢。

　　閥內組件經過表面硬化處理，硬度可達到HRC70左右，耐磨蝕性能好，使用壽命長。

　　閥關閉緊密，達到單座閥的泄露標準。

　　對連接管道無任何特殊要求。

　　技術參數和性能：

　　公稱通徑

　　進 口 DN125(管徑 168*25)

　　出 口 DN300(管徑 325*17.5)

　　公稱壓力 PN32Mpa

　　閥體材料 12Cr1MoV鍛件

　　閥內組件

　　結構形式 四級節流單座密封

　　材 料 不銹鋼表面硬化處理

　　噴嘴材料 35CrMo

　　額定KV值 128

　　流量特性 等百分比

　　行 程 60mm

　　蒸汽參數

　　進口溫度 550度 進口壓力 13.5Mpa

　　出口溫度 330度 出口壓力 2.55 Mpa

　　流 量 120T/H

　　減溫水

　　流 量 21.5T/H

　　溫 度 最高168度 正常158度 (90MW負荷時)

　　執行機構 2SA3032雙速電機的電動執行機構(帶手輪)

　　控制要求 閥快速打開小于6秒

　　閥關閉時間小于45秒

　　控制轉矩 順時針1020N*m(最小13格)

　　逆時針 1070 N*m(最小13格)

　　順時針 312 N*m(最小5格)

　　逆時針 360 N*m(最小5格)

　　輸出轉速 20/80轉/分

　　電 機 ILP100X-8/WQ

　　轉 速 708/2818轉/分

　　電 壓 380V 50HZ

　　防護等級 IP67

　　作用形式 電—開式閥

　　泄流量 符合ANSI B16.104—1976 V級

　　外形尺寸 1200*560*1880mm(長*寬*高)

　　重 量 約1000Kg

　　進口高壓旁路調節閥訂貨須知

　　1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力

　　4.流量特性 5.閥體材質 6.額定流量系數

　　7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號

　　10.其它特殊要求

　　德國沃德WODE閥門中國一級代理商-北京永德寶閥門有限公司歡迎你來電咨詢、訂購
